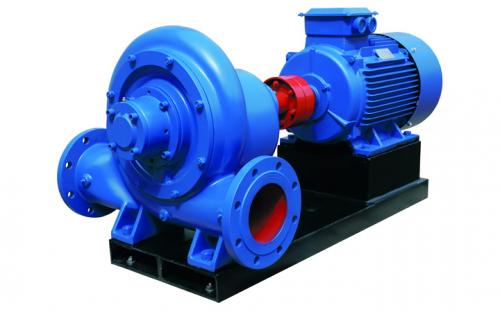

產品概述
AST系列雙支撐高效離心泵是美國柯邏斯泵業(集團)在90年代專門為供暖系統的冷熱水的循環和增壓設計的適用性水泵,該產品設計獨特,結構緊湊合理,運行平穩,易于維護、外形美觀,進出口在同一軸線上等特點贏得了終端客戶的一致好評。
應用領域
工業、化工及市政,如:化工、冶金、制藥、消防、高層建筑、
空調制冷、暖通供熱、電力、灌溉、水處理系統等系統。
技術應用

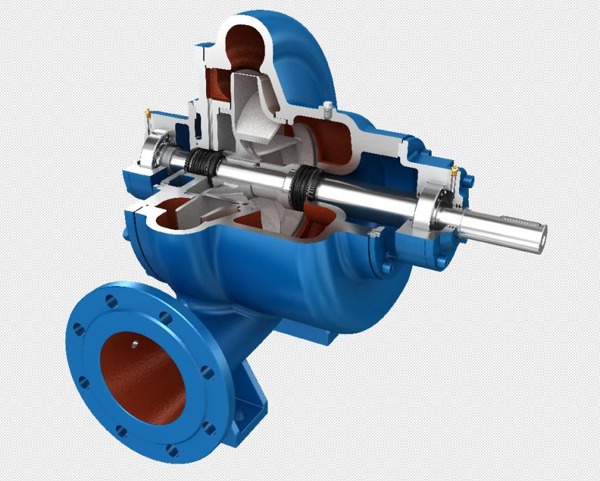

臥式結構,兩端雙支撐,單級單吸泵體,無需移動電機和管路,即可更換機械密封、葉輪、軸套等零件,方便快捷。
材料配置
殼體: 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼等;
葉輪: 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、銅合金等
泵軸:碳鋼、不銹鋼、合金鋼等;
多種不同的材料組合,滿足各種工況要求;
技術參數
最大流量 Q:2218m3/h
最高揚程 H:100m
最高工作壓力(即泵吸入口壓力+泵揚程):2.5MPa;
最高工作溫度:120度;
進出口法蘭壓力等級:PN1.6MPa、PN2.5MPa;
軸封結構:機械密封;
旋轉方向:從電機方向看,泵為順時針方向旋轉;
突出特點
1、CFD流體仿真模擬分析技術,優化水力設計,整機高效節能;
2、葉輪前后密封環平衡結構,軸向力更??;
3、泵體,半螺旋吸水室設計,消除水流旋;
4、兩端雙支撐緊湊型設計,整體剛性好,運行更加平穩可靠;
5、加長型機械密封,運行更為穩定
6、前后軸承體同尺寸設計,方便維護

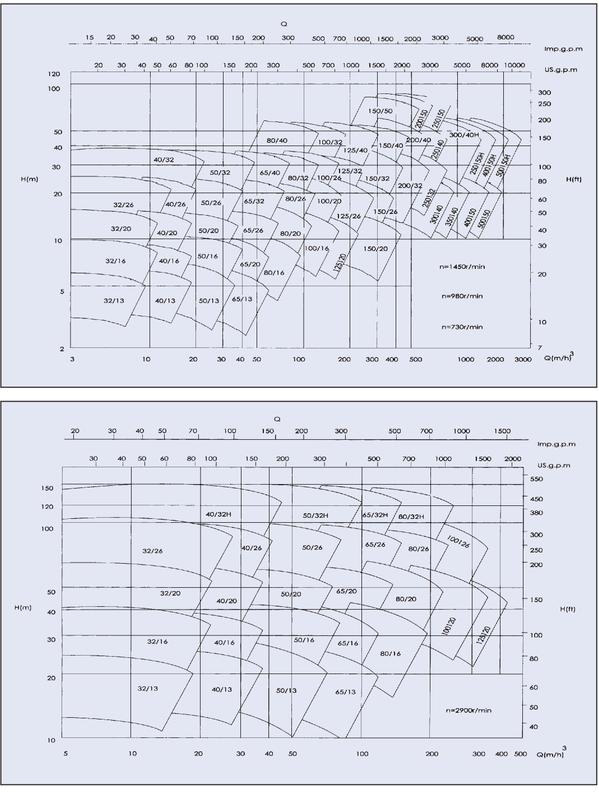

型譜圖
