NMZ系列臥式、NMZ-V系列立式軸向中開標準雙吸離心泵，是美國柯邏斯泵業在80年代與美國約翰.霍普金斯大學流體力學及流體機械學院布邏迪博士及團隊共同研發的產品，該產品的設計理念是高強度及耐用設計、優秀的三維水力設計、更高的運行可靠性。該系列產品采用雙蝸殼設計，是多年設計經驗積累的結晶，經過幾十年的市場運行，滿足不同用戶不同場所的使用要求，具有極高的市場知名度。
產品特點
效率高，可靠性好，安裝維護方便，并且具有立臥兩用的獨特特點，與行業上傳統的雙吸泵相比，優勢突出，是理想的替代產品。
應用領域
市政和工業供水、暖通系統、電站、工業冷卻系統、灌溉和排水系統、船舶領域、樓宇及工廠等。
技術應用
基于CFD技術的優化水力、可自動平衡軸向力及徑向力的設計，保證泵運行的高效率；
緊湊型結構、增強型殼體、零部件的高端配置，保證泵運行的高穩定性和可靠性；
材料配置
泵殼：灰鑄鐵、球墨鑄鐵、鑄鋼、鎳鑄鐵、青銅、不銹鋼、雙相不銹鋼等
葉輪及密封環： 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、青銅、雙相不銹鋼等
泵軸：碳鋼、不銹鋼、雙相不銹鋼等
密封軸套：不銹鋼、雙相不銹鋼等
多種不同的材料組合，滿足各種工況要求；
特殊材料，可根據要求訂制；
技術參數
最大流量 Q：3100L/S
最高揚程 H: 200m
最高工作壓力：2.5MPa
最大吸入口直徑：DN900 mm
最高工作溫度：130度；
法蘭壓力等級：PN1.6MPa、PN2.5MPa、

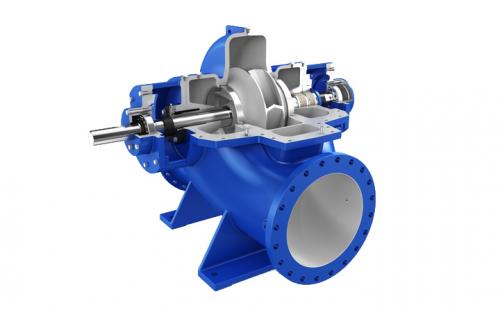

NMZ系列400口徑以下結構
1、葉輪
（1）基于CFD技術優化設計的雙吸葉輪，自動平衡軸向力，運行效率提高3-5%；
（2）雙邊分流交錯布置葉片，低水流脈動，平穩高效運行；
（3）樹脂模具、精密鑄造、拋丸處理、流道光滑，以實現最小的水力損失；
（4）同一泵殼，配置不同水力模型的葉輪，型譜飽滿，實現寬廣的高效區域；
2、泵殼
（1）整體結構增強設計，耐壓等級2.5MPa;
（2）高揚程泵采用可以自動徑向負載平衡的雙蝸殼結構以平衡徑向力；
（3）創新的蝸殼斷面分水角設計，達到最小的徑向載荷脈沖；
（4）緊湊型結構設計，最大限度的縮短軸承間距，減少軸彎矩，提高軸剛度；
（5）直線設計，進出口同線，安裝便捷；
（6）泵體特殊結構設計，實現立式及臥式兩種安裝方式；
（7）樹脂模具、精密鑄造、拋丸處理，流道光滑，以實現最小的水力損失；
3、獨立密封體，實現泵蓋與泵體自對準，無需調整，安裝方便；
4、軸封可以選擇填料密封和機械密封，機械密封有單端面及集成式等不同結構；
5、安裝于泵蓋上的不銹鋼材料的密封沖洗管，配置流量調節閥，隨時調節密封沖洗量，尤其適用于填料密封結構。
6、可更換的殼體密封環，加長型設計，保護葉輪和殼體，確保泵長期高效率運行；
7、泵軸采用高可靠性設計，強度等級增加一級，與介質完全隔離；剛度高，跨度小，平穩性高；
8、不銹鋼材料的可更換的軸套，有效的保護泵軸；
9、可靠的軸向雙重密封，分別設置在軸套與葉輪及軸套與軸之間；
10、左右軸承體通用，方便管理；兩側軸承體部位預留的軸承測溫裝置接口，可根據使用要求，安裝測溫裝置，隨時監測泵軸承運行溫度。
11、兩種潤滑方式：油脂潤滑的免維護軸承、稀油潤滑；適用于更多的應用場所；
NMZ系列吸入口DN500及以上結構
1、葉輪
（1）基于CFD技術優化設計的雙吸葉輪，自動平衡軸向力，運行效率提高3-5%；
（2）雙邊分流交錯布置葉片，低水流脈動，平穩高效運行；
（3）葉輪進口面積大，入口無旋流，減少轉子磨損,具有顯著的抗汽蝕性能；
（4）樹脂模具、精密鑄造、拋丸處理、流道光滑，以實現最小的水力損失；
（5）同一泵殼，配置不同水力模型的葉輪，型譜飽滿，實現寬廣的高效區域；
2、泵殼
（1）整體結構增強設計，耐壓等級2.5MPa;
（2）高揚程泵采用可以自動徑向負載平衡的雙蝸殼結構以平衡徑向力；
（3）創新的蝸殼斷面分水角設計，達到最小的徑向載荷脈沖；
（4）樹脂模具、精密鑄造、拋丸處理，流道光滑，以實現最小的水力損失；
3、軸封可以選擇填料密封和機械密封，機械密封有單端面及集成式等不同結構；
4、安裝于泵蓋上的不銹鋼密封沖洗管，配置流量調節閥，隨時調節密封沖洗量，尤其適用于填料密封結構。
5、可更換的殼體密封環，加長型設計，保護葉輪和殼體，確保泵長期高效率運行；
6、泵軸采用高可靠性設計，強度等級增加，剛度高，跨度小，平穩性高；
7、不銹鋼材料的可更換的軸套，有效保護泵軸；
8、緊固的封閉的軸承體，剛性好，重負荷不變形。
9、高強度軸承，預應力裝配，油脂潤滑，超長使用壽命。
10、兩側軸承體部位預留的軸承測溫裝置接口，可根據使用要求，安裝溫度傳感器，隨時監測軸承運行溫度。

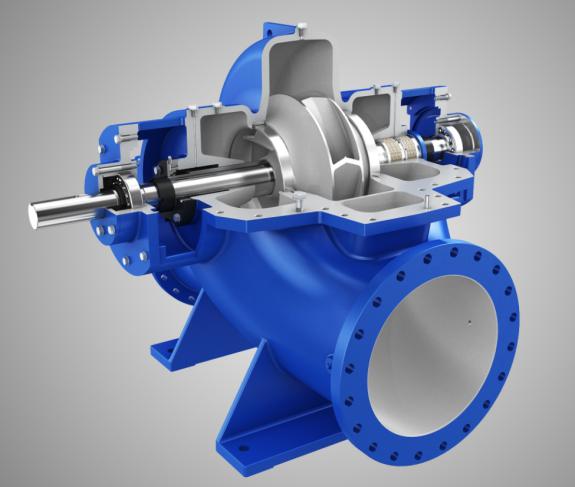

NMZ系列吸入口DN500及以上結構照片如下圖

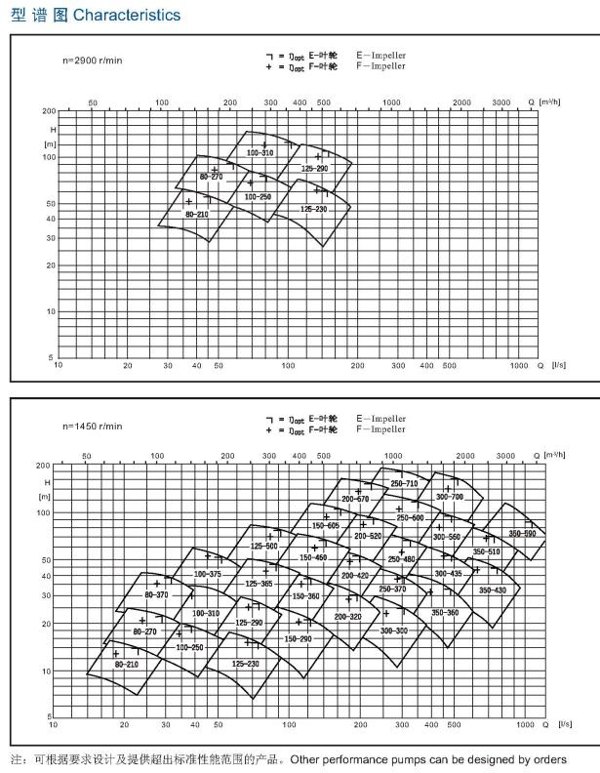

NMZ系列型譜圖

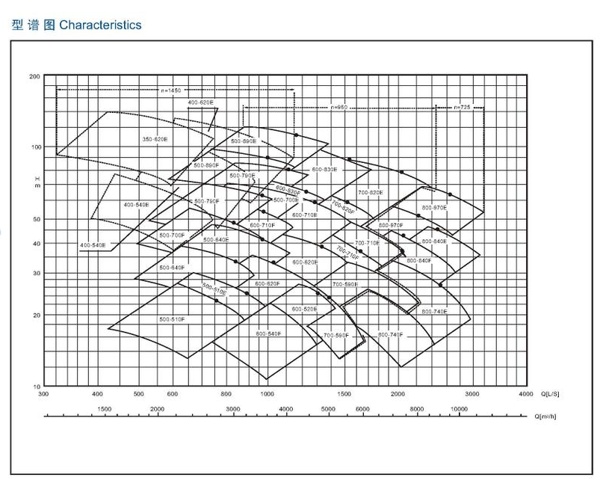

NMZ系列型譜圖

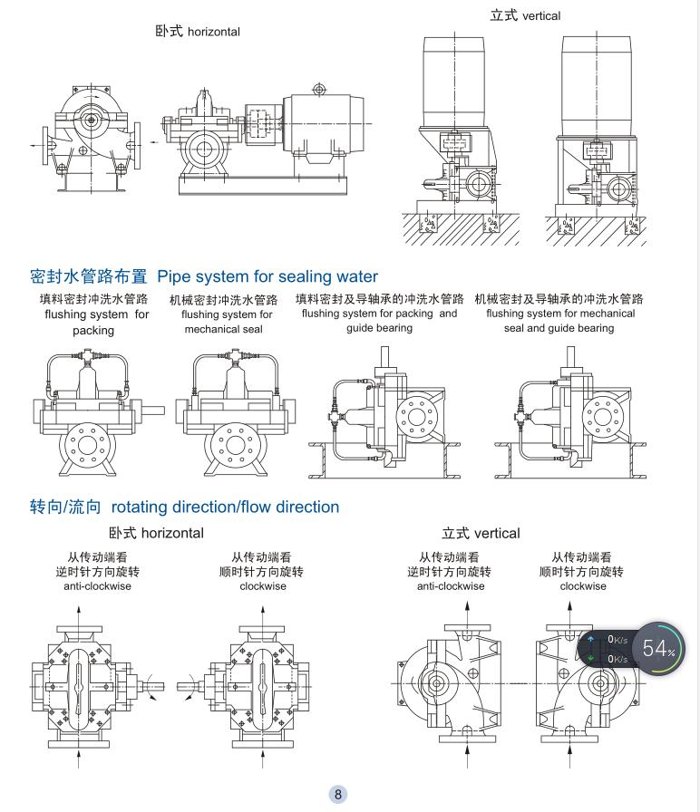

安裝方式
